2 Suspension - Подвеска
Содержание
- 1 Ступица аналоги
- 2 Для тюнингаторов подвески штатное расстояние от земли до края арки:
- 3 Передняя подвеска
- 3.1 Моменты затяжки
- 3.2 Передняя подвеска (вариант Виталика - NeoLit)
- 3.3 Сайлентблоки переднего рычага
- 3.4 Шаровая опора
- 3.5 Тяга рулевая / Наконечник рулевой тяги
- 3.6 Стабилизатор поперечной устойчивости
- 3.7 Увеличение клиренса путем установки проставок под пружины
- 3.8 Амортизаторы
- 3.9 Опорный подшипник
- 3.10 Чертежи болванок вместо сайлентов:
- 3.11 Задние амортизаторы и пружины
- 4 Задняя подвеска
Ступица аналоги
Ступица для 3,5
Вариант от Игорь Калининград
NTY KLP-CH-027
Update 2022 года - от Denchick Minsk NTY нормально, подходят и назад и вперед, разница в датчике ABS. Можно поставить из старой все будет работать.
Вариант от Радик Латыпов Казань
Возможный номер - PBK513201H PATRON
STELLOX 43-29070-SX
Отзывы:
- Валера говорил 40000 железно , я 2 поставил для эксперимента и набил смазкой слегка ,записала пробег тест пошел, 1000 км уже пройдена (Денчик Минск)
- У меня отходила 25000, поменял. Хотя может и не в ней дело было. Короче пока не выбрасывал- крутится хорошо. (Иван Минск)
- У меня уже 2200 проехала.Тоже смазки добавил в новую,бо там слегка только помазано,доверия не внушило. (Паша Минск)
Ступица для 4,0
отличается от 3,5. У 4,0 совсем другое количеством шлицов, но разболтовка (5х127) одинакова будьте внимательны !!!
Вот номера ступиц для 4,0:
- MOOG 513261 - можно назвать хорошим оригиналом, если заказывать из США. Но стоимость большая ))
- COAST TO COAST 513261
- TIMKEN HA590217
!!! Если у вас авто 2007-2008 г.в. с 4,0 двигателем, и передний привод с завода, то на зад можно смело ставить от 3,5.

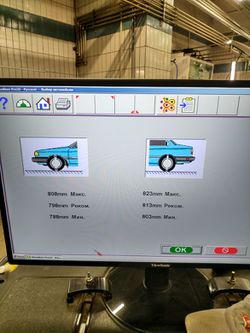

Для тюнингаторов подвески штатное расстояние от земли до края арки:
Источник - встроенная программа в стенд развала-схождения (не помню кто сказал, но спасибо)
.jpg)
Передняя подвеска
Моменты затяжки
| DESCRIPTION | N·m | Ft. Lbs. | In. Lbs. | |
| Гайка шаровой опоры | Ball Joint Nut | 81 +
90° turn |
60 +
90° turn |
— |
| Болты крепления суппорта | Brake Caliper Adapter Mounting Bolts | 169 | 125 | — |
| Болты опор двигателя | Engine Cradle Mounting Bolts | 163 | 120 | — |
| Болты крепления ступицы | Hub And Bearing Mounting Bolts | 65 | 45 | — |
| Ступичная гайка | Hub And Bearing Axle Hub Nut | 244 | 180 | — |
| Болты нижнего рычага | Lower Control Arm Frame Bolts | 163 | 120 | — |
| Болты крепления кронштейнов
сайленблоков стабилизатора |
Stabilizer Bar Cushion Retainer Bolts | 54 | 40 | — |
| Болты стоек стабилизатора | Stabilizer Bar Link Nuts | 88 | 65 | — |
| Strut Body/Tower Mounting Nuts | 28 | 21 | 250 | |
| Strut Clevis-to-Knuckle Nuts | 88 +
90° turn |
65 +
90° turn |
— | |
| Strut Shaft Nut | 100 | 75 | — | |
| Гайка регулировочная на тяге | Tie Rod Adjuster Jam Nut | 75 | 55 | — |
| Гайка шарнира рулевой тяги | Tie Rod Steering Arm Nut | 47 +
180° turn |
35 +
180° turn |
— |
| Гайка крепления колеса | Wheel Mounting (Lug) Nuts | 135 | 100 | — |
Передняя подвеска (вариант Виталика - NeoLit)
Сайлентблоки переднего рычага
21 - Сайлентблок переднего рычага передний 22- Сайлентблок переднего рычага задний, большой Вова Омск Mobs2, [14.02.20 11:19]
Господа. Обратная связь по сайлентблокам переднего рычага BAW 09020024 проехал 2 месяца и отслоился от обоймы. В общем не так то они хороши как тут писали.
Шаровая опора
Оригинал - №20 по схеме в их понимании только рычагом №18.
Moog K80759
BAW 09-010-008
Тяга рулевая / Наконечник рулевой тяги
| Наименование | Комментарий |
|---|---|
| Тяга рулевая 09-080-008 BAW | Вариант Паша Багет.
ходят очень хорошо |
| Рулевой наконечник AMGES3614 MOOG | |
Стабилизатор поперечной устойчивости
Стойки переднего стабилизатора поперечной устойчивости:
| Код детали | Кол-во | Производитель | Рекомендации | . |
|---|---|---|---|---|
| 04743 669AС | 2 | Оригинал | ||
| DLZ-20N202 | DOLZ | |||
| CR-F-65190 | 4u | OlegKobrin | ||
| 28727 01 | Lemforder | Александр Дубов | ||
| 09110017 | BAW | Александр Дубов | ||
| 26OP1005 | AS METAL | Александр Дубов | ||
| CR3902S | VTR | Александр Дубов | ||
| NL073 | Нет износа | полиуретан - Александр Дубов
СТОЙКА СТАБИЛИЗАТОРА ПОЛИУРЕТАНОВАЯ УСИЛЕННАЯ |
||
| 2023-CAR | FEBEST | Андрей Екатеринбург | ||
| ТЮНИНГ | ||||
| 19815A | GMB | Игорь Калиниград | "По моему субъективному мнению помягче стало.Номер есть.Чутка позже скину." | |
| 35367 01 | Lemforder | Дмитрий dimassubbota | [Переслано от Дмитрий dimassubbota]
Лемфердер, но от Астры и Зафиры , номер 35367 01 , отходили честно 30 тысяч, видели гравийку и плохие дороги, очень остался доволен |
Втулки переднего стабилизатора поперечной устойчивости:
36 CUSHION SWAY ELIMINATOR
| Код детали | Кол-во | Производитель | Рекомендации | . |
|---|---|---|---|---|
| 04743 163AB | 2 | Оригинал | ||
| PSE2621 | PATRON | |||
| CR1403R | VTR | |||
| CR1403RP | VTR | |||
| CRSB-PACF | Febest | |||
| 09-0056 | X5 RESOURCE | полиуретан | ||
| 35-01-3168 | Точка опоры | полиурентан |
Увеличение клиренса путем установки проставок под пружины

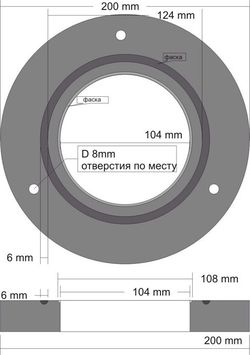

Чертеж проставки для изготовления: (Спасибо eddha)
Также понадобятся удлиненные шпильки крепления. (Не берите в Метизах, поищите хорошие)
Амортизаторы
1 DAMPER STRUT
| Код детали | Производитель | Рекомендации | . |
|---|---|---|---|
| 05134 535AA | Оригинал | ||
| 05103 294AA | Оригинал | ||
| 339088 | KAYABA | ||
| 72130 | Monroe |
Опорный подшипник и опора стойки
Опора стойки замена VTR CR6006M (Спасибо Вова Mobs2 Омск)
Спасибо Леонид ЕжовОпорный подшипник
Crown 4743044AA
[Переслано от Aleksey Dorozhkin]
местами Crown желтый хвалят, ставил кто такие 4743044AA ?
Upd 2022 - Denchik Minsk - перед установкой набить смазкой, но подходят такие:
NTY AD-CH-004
Чертежи болванок вместо сайлентов:
Старая версия чертежей:
 |
 |
|---|
Спасибо - Андрей с форума Pacifica Club.
Свежая версия чертежей от 2022 года:
| Передний подрамник | |
|---|---|
| Задний подрамник | |
Обнаружил не то - "Дядюшка Бо"
Комплект амортов на перед от KYB он же KAYABA
KYB SM5266 - Комплект верхней опоры амортизатора: опора + подшипник.
KYB 339088 - амортизатор передний
спасибо Константин, описание тут
Задние амортизаторы и пружины
Вариант Алексея (ТехРаздел) - Пружины и стойки от Тойоты
| Номер пружин | C4T-61881H |
| Номера амортизаторов Tokiko/Toyota | 48531-60702 |
| или | Е4110 для европейского рынка
Е4109 для японцев |
Еще варианты стоек (Игорь - Минск)
1 SHOCK ABSORBER SUSPENSION
| Код детали | Кол-во | Производитель | Рекомендации | . |
|---|---|---|---|---|
| 04725 865AA | 2 | CHRYSLER (FWD) | ||
| 04766 854AB | 2 | CHRYSLER (AWD) | ||
| P04895513AC | SACHS | |||
| 04854510AB | ||||
| 444224 | SACHS | |||
| 40212 | Monroe | |||
| 241-44780 | Bilstein |
Задняя подвеска
Задний подрамник
Вариант на Драйв2 на БМВ
Есть информация на Июнь 2019 что все не так гладко:
[Переслано от Андрей Беседа Воронеж/Липецк]
Передние сайлентблоки от бешки как на драйве написано не держится в подрамнике... Обойма алюминиевая под резиной... При опускании на колеса, сайленблок остаётся на кузове (прикручен) а подрамник поднимается (скользит) по нему вверх...
Колхоз сделали, как думаете стоит поменять на кровельные :)))
Вариант замены сайлентблоков (не проверено)
Вместо 04766 744АА - TedGum 00139235
Вместо 04766 746АА -TedGum 00139236
Вместо оригинала, есть версия что слабоваты."Александр Дубов, [04.12.18 21:13]
[В ответ на Дмитрий dimassubbota]
В основном форуме был отчет,оторвались,подрамник ушел вниз.
Александр Дубов, [04.12.18 21:13]
По моему даже месяц не отходили."
Моменты затяжки
| DESCRIPTION | N·m | Ft. Lbs. | In. Lbs. | |
| Болты крепления тормозного суппорта | Brake Caliper Adapter Knuckle Bolts | 115 | 85 | — |
| Camber Link Crossmember Bolt | 68 | 50 | — | |
| Camber Link Knuckle Bolt | 95 | 70 | — | |
| Compression Link Crossmember Bolt | 68 | 50 | — | |
| Compression Link Knuckle Bolt | 81 | 60 | — | |
| Crossmember Mounting Bolts | 163 | 120 | — | |
| Болты крепления ступицы | Hub And Bearing Mounting Bolts | 81 | 60 | — |
| Ступичная гайка | Hub Nut | 244 | 180 | — |
| Верхние болты крепления амортизатора | Shock Absorber Mounting Bolts - Upper | 61 | 45 | — |
| Гайка нижнего крепления амортизатора | Shock Absorber Mounting Bolt Nut - Lower | 102 | 75 | — |
| Spring Link Crossmember Bolt | 108 | 80 | — | |
| Spring Link Knuckle Nut | 129 | 95 | — | |
| Болты крепления кронштейнов
сайлентов стабилизатора |
Stabilizer Bar Cushion Retainer Bolts | 61 | 45 | — |
| Гайки стоек стабилизатора | Stabilizer Link Nuts | 61 | 45 | — |
| Tension Link Crossmember Bolt | 68 | 50 | — | |
| Tension Link Knuckle Bolt | 119 | 88 | — | |
| Toe Link Crossmember Nut | 172 | 127 | — | |
| Toe Link Knuckle Bolt | 108 | 80 | — |
Сломанный продольный рычаг на сервисе - замена от Mercedes
Оригинал 04743244AB
Замена Mercedes A2303502006
Задние рычаги - альтернативные решения - все сайлентблоки в варианте Lemferder (by NeoLith)
Виталик NeoLit: Обновились на "вилке" сайленты. Спасибо Дэну @Denchikminsk
Обновлено 13.05.2020 года
Задние рычаги - альтернативные решения - все сайлентблоки
История по заменам сайлентблоков в задних рычагах: (Спасибо andre19762008 с D2)
| FEBEST | VTR |
|---|---|
| И так номера сайлентблоков от Febest или VTR
Сайлентблок рычага задней подвески CRAB-033 CR0209R 4шт Сайлентблок рычага задней подвески, внутренний CRAB-034 CR0210R 2шт Сайлентблок рычага задней подвески, наружный CRAB-035 CR0211R 2шт Сайлентблок нижней поперечной тяги задней подвески BZAB-029 CR0602R 4шт Сайлентблок поперечной тяги задней подвески BZAB-012 CR0603R 4шт И плавающий салейнтблок 10747 01 (34756 01) — Lemforder 2шт | |
Полиуретановые сайлентблоки задний нижний рычаг (который находится в подрамнике).
X5 RESOURCE 090063
X5 RESOURCE 09-0063-BLACK
Вариант с размерами для подбора/изготовления:
Спасибо Михаил Тамбов.
Развальные болты задней подвески
Оригинал - Chrysler 6500614
Замена К7151 Moog или еще кто-то
FEBEST / 2429DUSTRKIT - народ ставил (инфа с группы whatsapp)
